真空濃縮器_真空減壓濃縮器（罐）

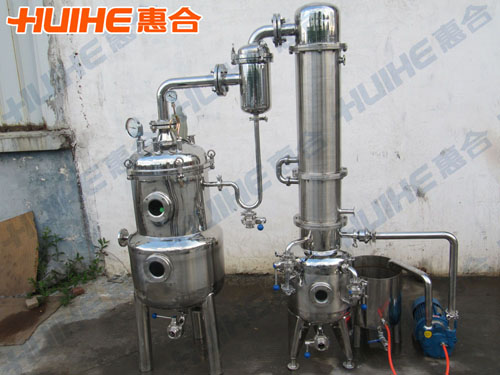

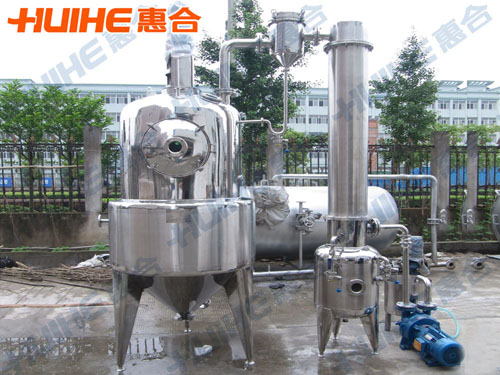

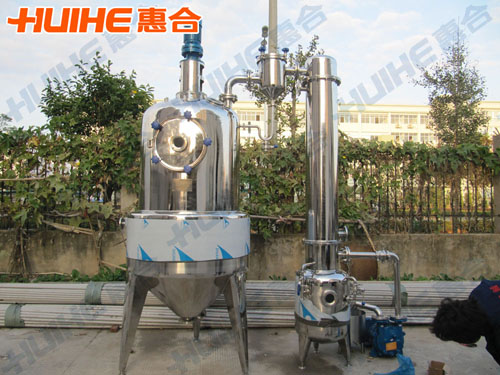

惠合機械生產的真空減壓濃縮器（罐）主要包括：夾套式濃縮罐，氣濾絲網式捕液器，列管式冷凝器，蛇管式冷卻器以及受液貯罐等五部分組成，其中濃縮罐為夾套結構。

一、真空減壓濃縮器（罐）用途

真空減壓濃縮設備通常簡稱為真空濃縮器，該濃縮設備用于制藥、食品、化工等行業對料液的濃縮，并且可作回收酒精和簡單的回流提取之用。

二、真空減壓濃縮器（罐）特點

真空減壓濃縮罐通常有以下6個主要特點：

1、為防止物料被污染，真空減壓濃縮器內與物料接觸部分采用不銹鋼制造。

2、為提高汽液分離和捕集霧沫的效果，在濃縮罐頂部設氣濾式過濾網層。

3、為克服濃縮罐頂二次蒸汽在未進入冷凝器前被冷凝而返回罐內的缺點。本設備將冷凝器改為斜臥式。

4、為提高設備的生產能力，本設備將濃縮罐夾套的加熱面積，冷凝，冷卻器的面積均有不同程序加大。

三、真空減壓濃縮器（罐）結構

真空減壓濃縮罐主要包括濃縮罐、第一冷凝器、汽液分離器、第二冷凝器、冷卻器、受液桶六個部件組成，用不銹鋼制造。
減壓濃縮罐規格型號一般有50L、100L、200L、300L、500L、700L、1000L和2000L共八種濃縮罐為夾套結構，冷凝器為列管式，冷卻器為蛇管式。

四、真空減壓濃縮器（罐）操作方法

真空減壓濃縮器（罐）的操作方法可分連續和間隙兩種。

五、真空減壓濃縮器（罐）工作原理

真空減壓濃縮器（罐）是將提取好的液加熱沸騰，蒸發水份，在被蒸發的二次蒸汽中帶有有效成份的泡沫在汽液分離器中分離出來回流缸內。

六、真空減壓濃縮器（罐）技術參數

型號	ZN-100	ZN-200	ZN-300	ZN-500	ZN-700	ZN-1000
容積（L）	100	200	300	500	700	1000
受液槽容積（L）	45	60	76	100	125	165
夾層壓力（Mpa）	0.09
真空度（mmHg）	600-700
加熱面積（㎡）	0.59	0.8	1.1	1.45	1.8	2.2
冷凝面積（㎡）	1.7	2.4	3.0	3.3	3.6	4.1
冷卻面積（㎡）	0.35	0.45	0.6	0.7	0.85	1.05
外型尺寸	1350	1700	1700	2100	2400	2390
	750	800	1000	1200	1300	1300
	2200	2700	3400	3400	3400	3720
