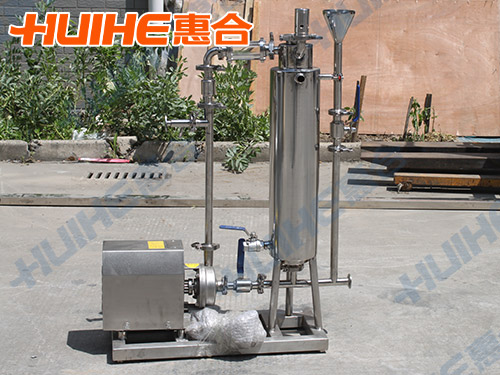

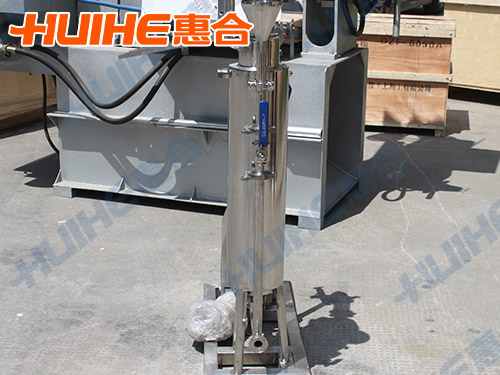

超聲波提取罐_中藥_大小型_生物_實驗室

超聲波提取罐集滲漉、萃取、動態熱回流提取、超聲波提取、超聲萃取、超聲波植物精油、芳香油成分的提取分離及提取液真空減壓濃縮等多種制藥工藝為一體。設備自動運行，PLC變頻器自動控制，觸摸屏動態顯示整機工作流程。試驗數據可外接PC打印保存。

一、超聲波提取罐的分類

1、按提取工藝可分為：蘑菇型提取罐、斜錐型提取罐、直筒型提取罐、正錐型提取罐、倒錐式提取罐；

2、按溶劑可分為：醇提取罐、水提取罐；

3、按攪拌可分為：靜態多功能提取罐、動態多功能提取罐；

4、按應用范圍可分為：食品多功能提取罐、化工多功能提取罐、中藥多功能提取罐、制藥多功能提取罐等！

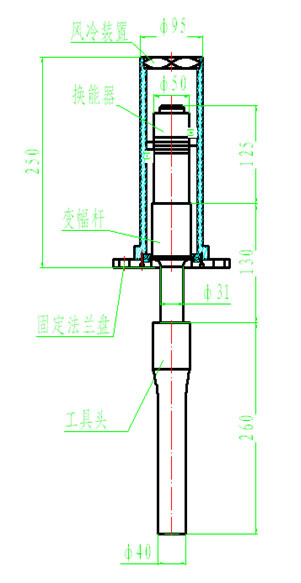

超聲波提取罐結構圖展示

二、超聲波提取罐的用途

該提取設備適用于中藥、保健品、生物制藥、化妝品、食品等行業的常壓常溫超聲波提取、動態熱回流提取、植物精油提取及提取液真空濃縮等多種工藝。高校、研究所和企事業單位實驗室及制藥廠研發部門多品種、小批量試生產使用。

三、提取罐的結構

1、主罐，提取罐罐體帶夾套，便于換熱，上有人孔，下有氣缸兩只，帶動了出渣門開關，勞動強度低。

2、捕集器，用來消除煎煮中藥時產生的泡沫，并防止藥流蒸汽中的藥渣進入冷凝器。

3、冷凝器，作用為藥液蒸汽進行冷凝與酒精回收。

3、冷卻器，作用對冷凝液與溶媒進行冷卻。

4、油水分離器，作用在提油時，經冷卻的回收液進行油分離，以獲得芳香油。

5、氣液分離器，分離汽液防止放空時的液體帶出罐外。

6、減速器，攪拌缸內的物料，使之提取的固體內部有效成分能均勻加熱與煎煮出來，有利于出渣。

提取系統包括提取罐、冷凝冷卻系統、攪拌系統、加料系統、出料系統、過濾系統、清洗系統、電控、離心設備等部分組成

四、提取罐的工作原理

該提取罐的原理是整個提取過程是在密閉可循環系統內完成，可行常壓提取，也可帶壓低提取、無論是水提、醇提、提油或作其它用途，其工藝要求均有中藥廠根據藥物性能要求自行切出。

五、超聲波提取罐的特點

　　1.提取效率高：超聲波具有物理性能促使植物細胞組織破壁或變形，使中藥有效成分提取充分，提取率比傳統工藝高;

　　2.提取時間短：超聲波強化中藥提取通常在24—40分鐘即可獲得提取率，提取時間較傳統方法大大縮短2/3以上，藥材原材料處理量大;

　　3.提取溫度低：超聲提取中藥材的溫度在40—60℃，對遇熱不穩定、易水解或氧化的藥材中有效成分具有保護作用，同時大大節能能耗;

　　4.適應性廣：超聲提取中藥材不受成分極性、分子量大小的限制，適用于大多數種類中藥材和各類成分的提取;

　　5.提取藥液雜質少，有效成分易于分離、純化;

　　6.提取工藝運行成本低，綜合經濟效益顯著;

　　7.操作簡單易行，設備維護、保養方便。

　　提取率提高50%—500%

　　提取時間(分鐘)縮短2/3以上

　　提取溫度為40—60℃，保護有效成份

　在超聲波提取中藥材工藝方面，已做過多種藥材、復方和多種化學萬分如黃酮類、皂苷類、萜醌類、香豆素木脂素類、生物堿類的超聲波提取與傳統提取方法的比較，確定中藥材浸出率與超聲時間、功率、頻率的關系，溶媒濃度與浸出率的關系等，建立較好的工藝條件，并積累了寶貴的一手資料。

　　THCG系列超聲提取罐是在原來的提取罐基礎上嗇的超聲波提取技術，它分為內置式和外置式兩種。在動植物提取中，超聲循環提取技術已被廣泛應用。超聲波提取是利用超聲波的空化效應增加溶劑穿透力，提高藥物溶出速度和溶出次數，從而增加物質成份的擴散，縮短提取時間，加速提取過程。

六、超聲波提取設備技術參數

　　1.超聲波提取設備提取罐：有效容積為10L，材質為不銹鋼，可以實現提取溫度控制及顯示、在線監測等，夾層內設計壓力0.25~0.60Mpa，罐內設計壓力0.05~0.20Mpa，側部可以打開清洗，出口有過濾網與過濾器;三層保溫，內膽鏡面，氣動攪拌，聚能式超聲波輔助提取，可正壓、負壓狀態下工作，并裝放氣閥，投料口和CIP清洗頭，既可獨立使用也可與濃縮罐配合使用。加熱功率：3KW

　　2.超聲波發生器參數：

　　1)超聲波功率：300W~1500W (聚能式)任意可調，可任意設備超聲波工作時間。

　　2)超聲波頻率：20KHz 自動跟蹤，±0.15KHz 。

　　3)超聲波發生器材質：SUS304

　　4)控制系統：數字控制系統。

　　5)配套驅動電源：1500W，220V

　　6)超聲波發生器組件總長度：(根據客戶要求定制)配套驅動電源1500W，220V

　　7)超聲波發生器：聚能式。

　　8)超聲波頻率：20KHz 自動跟蹤。

　　9)超聲波發生器材質：SUS316L\鈦合金。

　　3、蒸發罐：有效容積為10L，材質為不銹鋼，可以實現提取溫度控制及顯示、在線監測等，夾層內設計壓力0.25~0.60Mpa，罐內設計壓力0.05~0.20Mpa，側部可以打開清洗，出口有過濾網與過濾器;三層保溫，內膽鏡面，

　　4.冷凝器：材質為不銹鋼，冷凝面積0.32 m2 ;列管式;

　　5.冷卻器：材質為不銹鋼，盤管式;

　　6.溶劑貯罐：材質為不銹鋼，可回收芳香油和有機溶劑等;

　　7.濃縮罐：采用優質不銹鋼材質，三層保溫，夾層內設計壓力0.3~0.4Mpa，罐內設計壓力0.09Mpa，內膽鏡面、配有真空表，溫度計，放氣閥，真空度-0.05∽~0.09Mpa。

　　8.控制柜: 材質為不銹鋼，物料提取溫度的控制及顯示，夾套溫度的控制與顯示，泵啟動與停止;

　　9.電加熱器：無需外部加熱源，加熱功率9KW

　　10.采用PLC 控制系統，溫度控制更準確。
